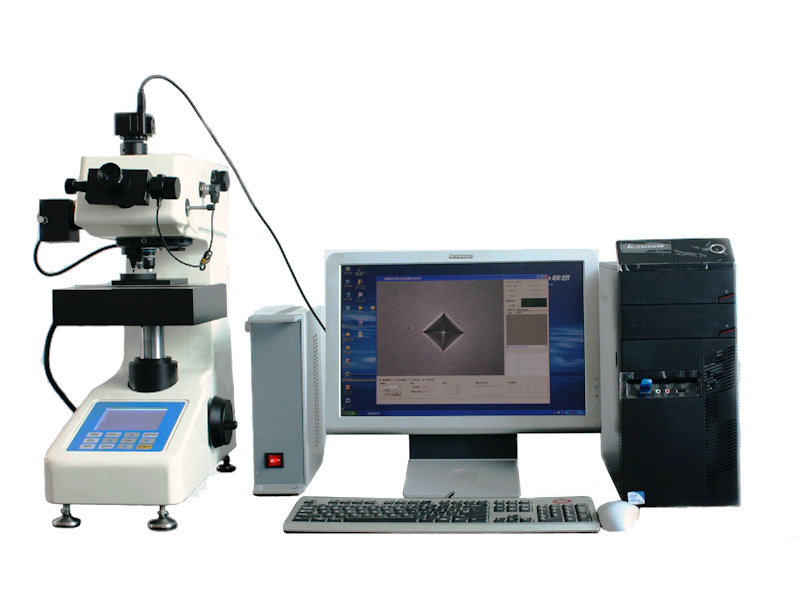

配置：
1、XHVZ-1000自動轉塔數顯顯微維氏硬度計，
2、光電轉換接口，
3、彩色高像素攝像頭，
4、彩色圖像采集卡，
5、X/Y自動平台，
6、平台專用電器控制箱，
7、專用硬度分析軟件
8、電腦，
9、打印機，
主要特點：
     該儀器光泛用于冶金,機電,模具等領域,可對試樣的硬度或表面硬化層進行分析測試,是機械加工領域高精度零件測試分析測試儀器.通過RS232和硬度計通信,可選擇不同的步長對X軸Y軸移動,特别适合對滲碳層試樣的硬度或硬化層深度進行測量，可配置不同載荷,能對不同的試樣進行測量.并能生成圖文報表并儲存.使用戶操作簡單,使用便捷.
    該軟件還能分别控制硬度計的轉塔,燈光，保荷時間,載物台移動,加載荷等,可進行PC機對硬度計的命令控制.同時硬度計也會返回執行命令信号.做到上下位機相互通訊, 該軟件界面友好,人性化,穩定,可靠,機械定位精度非常高.完全能滿足測試要求.

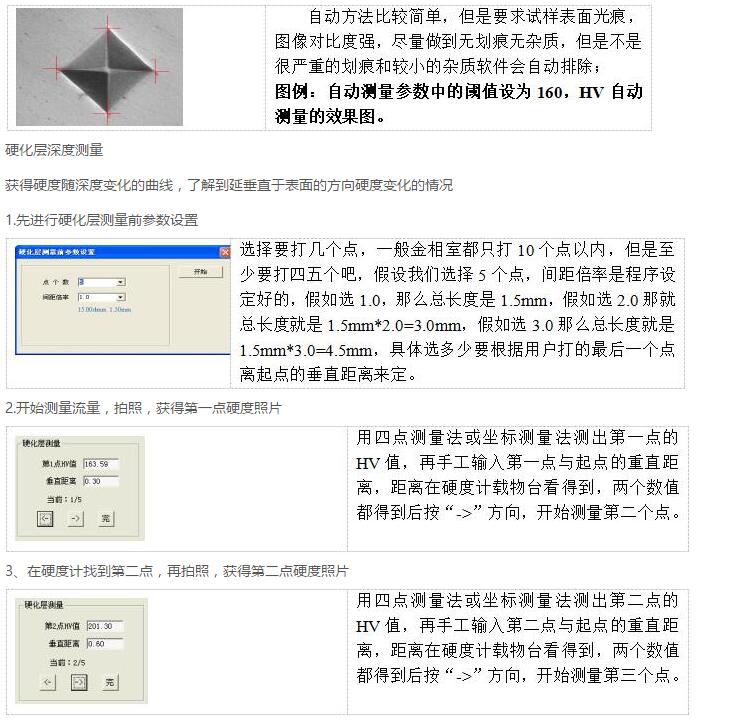

該儀器可以單點測量維氏硬度壓痕，也可以連續多點自動加荷後測定硬度壓痕,同時可提供硬度分布曲線，根據該曲線得到相應的硬化層深度。所有的測量數據和計算結果以及壓痕圖像都可以生成圖文報表，并可以打印或儲存.
技(jì )術參數：
 1、維氏标尺：HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV1，
 2、試驗力單位：gf，mN，
 3、試驗力： （gf） 10    25    50  100   200   300   500   1000（1K），
             （mN） 98    245    490    980  1960  2940    4900  9800，
             （試驗力範圍選配：從HV0.3-HV50，）
 4、試驗力選擇： 旋轉試驗力變換手輪，選定的試驗力顯示在屏幕上，
 5、加載控制：   自動（加荷/保荷/卸荷），
 6、保荷時間：    5—99秒(1秒為增量)，
 7、測試模式：    維氏/努氏HV/HK，
 8、硬度值： 手動測量壓痕，自動輸入測量讀數；自動計算并顯示硬度值，
 9、語言：       英文，
 10、光學系統：

物鏡	10×（觀察）	40×（測量）
側微目鏡	10×
總放大倍數	100×（觀察）	400×（測量）
最大測量範圍		200μm
分辨率		0.015μm

11、X-Y試台：最小移動距離0.01mm，最大移動距離：70mm，
        尺寸：      100×100 mm，
        行程：      25×25 mm，
        分辨率：    0.01 mm，
12、試件
        最大高度： 90 mm，
        最大深度： 120 mm（從中心算起），
13、節能模式：   15分鍾不用後自動進入待機模式，
14、LCD對比度： 32級可調，
15、輸出RS232，
16、CCD：日本原裝高像素CCD，
17、圖像采集卡：大恒專業圖像采集卡，
18、NK專業硬度分析軟件，
19、液晶品牌電腦，
20、Canon打印機，
21、光源： 12V/20W，
22、光源亮度：   16級可調，
23、加載電機：   3W,100V AC，4 rpm，
24、加載電機驅動方式： 無觸點SSR，
25、電源：   220V 50/ 60 Hz，
26、整機功耗：  ≤60W，
27、主機尺寸：   490×320×550 mm，
28、主機重量：  約35 kg；
 功能說明：
（1）獨特的自動聚焦技(jì )術
獨特的自動聚焦技(jì )術和高質量的光學系統，使您即使是處理表面粗糙度隻有的試樣，也可以迅速進行自動聚焦和自動硬度評估。此技(jì )術可應用于最小的載荷和最大放大倍數，強大功能适用于大多數硬度測試應用。此外，照明系統确保了持續均勻的照明強度。
（2）自動轉塔盤
自動轉塔盤上裝有二個物鏡和一個壓頭。自動轉塔盤在軟件的控制下，可完成不斷轉換壓頭和物鏡位置，消除了人為誤差的可能成因。
轉塔盤運行速度既快又精。得益于預編程的測試方法以及合理的機械結構，提高了測試方法和轉塔盤位置的轉換速度。
（3）X-Y自動工作台
X-Y自動工作台的控制，直接對硬度計進行控制和數據通訊，包括物鏡與壓頭自動轉換，自動對焦，設定控制自動加荷、保持、卸荷，單個壓痕或連續多個壓痕，設定步進距離，步進移動的模式，圖像分析軟件，自動記錄壓痕直徑與硬度值，自動繪制深度與硬度梯度曲線圖。
自動載物台控制：按照需要可以控制載物台的前後左右，快慢移動，以便在試樣上設置合适的測試位置。并可把運動軌迹，作為文件保存下來，方便以後調用。載物台可以按照設定的坐标，移動的準确位置，進行壓痕打壓。可顯示壓痕定位圖，試樣邊緣的距離可以在軟件中設定，以便使深度測量準确可靠。
 （4）圖像測量軟件功能
①、數據處理軟件與圖像測試軟件兼容并進行壓痕測量，數據分類，統計，儲存及輸出，軟件自動顯示壓痕測試結果曲線，深度曲線，誤差統計，測試次數分組統計等。
②、操作系統 Windows XP, Windows Vista 或 Windows 7   32位操作系統，嚴格按國家标準GB和國際标準ISO設計，良好的界面和簡便的操作
③、高分辨率的圖像保證了高精度的硬度測量
④、提供用鼠标測量和鍵盤測量，屏幕上提供水平遊标和垂向遊标，測量D1和D2
⑤、提供用标準長度尺或硬度塊對硬度進行精密校準，
⑥、提供對球面或圓柱面試件表面的硬度修正
⑦、滲碳層或電鍍層硬度梯度曲線及硬度深度分析，
⑧、自動繪制硬度曲線圖，自動進行洛氏、表面洛氏、布氏标尺轉換
⑨、提供多種形式的測試報告：用戶也根據自身要求進行任意編輯排版
⑩、可以用鼠标進行HK硬度值的測量
裝箱單：

序号	名稱	數量	序号	名稱	數量
1	主機（包括顯微維氏壓頭一隻，10*、40*物鏡各一隻）	1	2	砝碼	6隻
3	砝碼杆	1個	4	水平儀	1個
5	十字試台	1個	6	薄片夾試台	1個
7	平口夾試台	1個	8	細絲夾試台	1個
9	螺絲批	2把	10	電源線	1根
11	産品合格證	1份	12	産品使用說明書	1份
13	水平調節螺釘	4隻	14	備用保險絲 (1A)	2隻
15	RS232接扣線	1根	16	0*數字式測微目鏡	1隻
17	顯微維氏硬度塊(HV0.2中塊、HV1高塊各一塊)	2塊	18	電腦：聯想品牌機  硬盤160G  内存1G  19寸液晶屏（寬屏）	1台
19	彩色噴墨打印機	1台	20	打印機使用說明書	1份
21	大恒圖像采集卡	1塊	22	加密狗	1隻
23	攝像裝置（540線）	1套	24	1.5×适配器	1根
25	測量軟件	1套	26	X→Y軸自動測量工作台	1隻
27	自動工作台控制器	1隻

NK-201硬度分析軟件簡介：
本機系統的測量與控制是采用高分辨圖像裝置，将壓痕清晰的顯示在電腦屏幕上。通過軟件對信号轉換，自動測量出試驗壓痕的硬度值。可進行定點和連續測試過程繪制出深度與梯度曲線圖示。支持WIN9X、WINNT、WIN2000、WINXP等操作系統。可以對顯微維氏，克努普，滲碳層等進行試驗。硬度值可以進行多種形式的自動轉換。根據需要可以選擇高倍或低倍物鏡。圖像清晰度：＞540線。對圖像可以進行對比度，光亮度等的調節。對圖像文件、數據文件，可以分别打開、存儲。打印等處理。能随時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印。該電腦微機自動測量系統也可選配本公司制造的DHV-1000、XHV-1000、MHV-1000和 HVS/5、10、30、50等型号數顯顯微/維氏硬度計上。本機除原機配置外另配有專用光電接口、CCD攝像頭、電腦、打印機、圖像采集卡、圖像測試軟件等。
功能：
1、滿足每次加載荷和每次讀取壓痕的逐次實驗，也可以作連續加載後連續讀取壓痕的連續試驗（加配自動平台及控制系統），
2、可在顯示器上直接觀察測量壓痕，用鼠标測量精确度高。
3、可以方便的設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。
4、可以實現單點測量可随機測量多點、統計測量數據，
5、可以方便計算硬化層深度，并做統計，輸出報告，
6、方便測量硬化層各點硬度，并能制作硬度曲線，輸出硬度檢測報告等。
7、方便快捷，精度高，同一性好。
