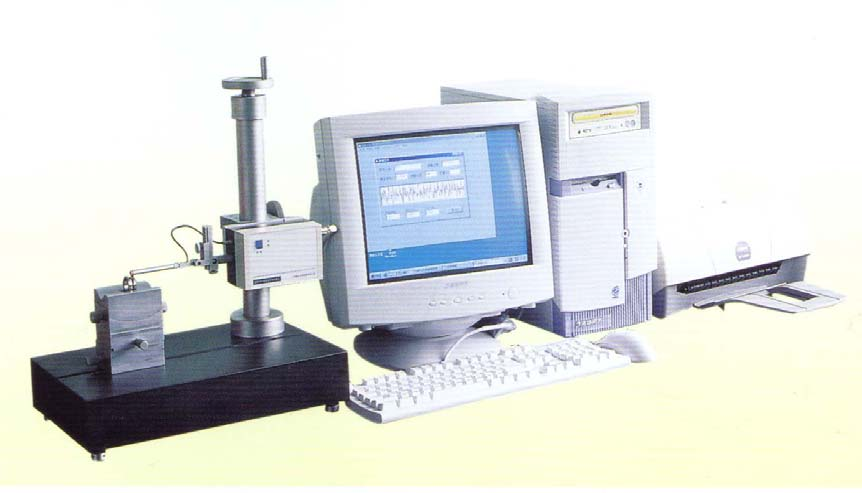

  • SRM-1(D)型表面粗糙度測量儀
    測量原理:
    測量儀按 M 制輪廓法(觸針式)測量原理進行設計,其各項性能指标均符合 國标 GB6062-GB6062-85《輪廓法測量表面粗糙度的儀器》,表面粗糙度評定 參數的運算完全符合國标 GB3505-83《表面粗糙度 術語 表面及其參數》之 定義。

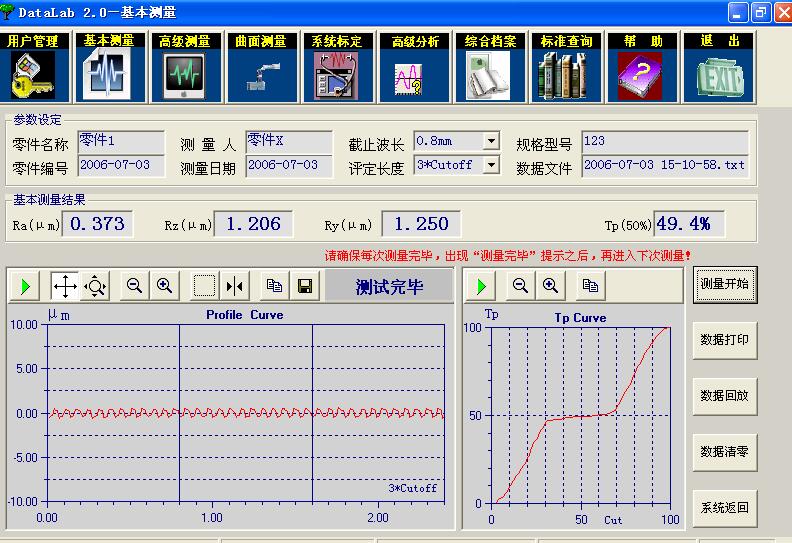

    測量儀工作時,傳感器在驅動器的勻速驅動下,沿被測制件表面滑行,制件 表面的微觀不平度輪廓使傳感器的觸針相對于基準線上、下運動(基準線由傳感 器上導頭提供);經傳感器的“機一電”轉換和 PC 機的信号采集和運算處理,最 後顯示多參數粗糙度值,同時還能保存和打印粗糙度值和輪廓波形。
    特點:
    z 儀器的操作和測量結果的運算由電腦完成,直接顯示測量數據和粗糙度 輪廓曲線;使用方便,測量效率高。

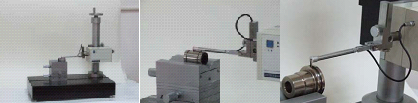

    z 本儀器較适用于測量各類機械加工表面如平面、外圓、内孔、凹槽等表 面的粗糙度。
    z 适合企業計量室、檢測中心、車間檢測站等所有對零件表面有較高檢測 要求的場合使用。

    主要技(jì )術指标:
    測量參數 Ra、Rz、Ry、Rmax、tp、Rq  、Rv、Rp、R3z 等
    測量範圍 Ra:0.025μm ~12.5μm
    取樣長度 0.25 mm, 0.8 mm,2.5 mm
    分辨率 0.001μm
    評定長度 1,2,3,4,5 倍取樣長度
    測量行程 0.5 mm ~13.5mm
    示值誤差 ≤±10%
    示值變動性 ≤6%
    最小可測孔徑 5 mm/選配
    最深可測凹槽 15 mm/選配
    電源 220VAC,50HZ  ,3A
    符合标準 國标 GB6062-2002,ISO3274-1996
    标準配置:
    直線驅動器 标準傳感器 Ra 标準樣闆 信号采集卡
    A/D 轉換卡   測量軟件 燕尾調高部件 信号控制線
    信号線 十字工作台   "V"形傾斜工作台 立柱工作台
    電腦(品牌機)
    選配件:

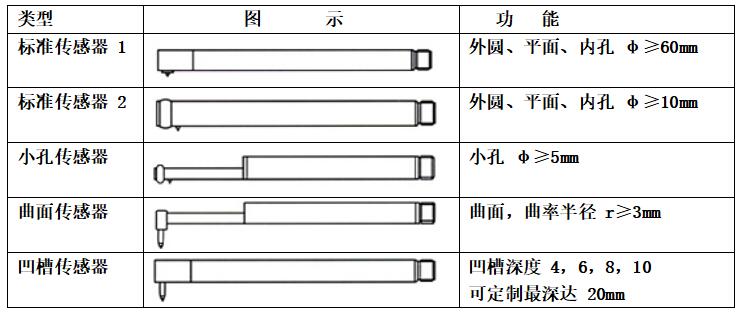

     傳感器  –用于不同工件表面的粗糙度的測量


    本儀器特點:
    1、基本測量參數:Ra、Rz、Ry
    2、測量範圍: Ra:0.025~6.30μm
    (曲面:Ra:0.025~1.0μm) Rz、Ry:0.100~50.00μm
    (曲面:Rz:0.100~10.0μm)
    3、取樣長度(λC): 0.25、0.8、2.5mm (曲面:0.25、0.8mm)
    4、評定長度:1~5λC 可選(λC=0.25mm、0.8mm、2.5mm)
    5、系統誤差:±10% (曲面:±15%)
    6、示值變動性:≤6% (曲面:≤12%)
    7、高精度壓電傳感器
    8、 傳感器測量速度:1.5 mm /s (λC=0.25、0.8mm 時)
    3.0 mm / s (λC=2.5mm 時)
    9、傳感器觸針針尖半徑:10±2.5μm
    10、電源:AC 220V/1A,50Hz
    11、可選配曲面傳感器、小孔傳感器、凹槽傳感器等附件。
    标準配置清單:(僅供參考,以裝箱單為準)
    序号 名       稱 數量 備  注
    1 直線驅動器(包括調高部件) 1 套
    2 标準傳感器 1 支
    3 A/D 卡及信号處理闆 1 套
    4 表面粗糙度測量軟件 1 套
    5 校準樣闆 1 塊
    6 立柱工作台 1 台 可選配
    7 十字工作台 1 台 可選配
    8 傾斜工作台 1 台 可選配
    9 PC 機 1 套 可自備
    10 打印機 1 台 可自備
