産品特點
1、投影屏成像為正像，符合測量習慣；
2、高低兩檔不同的透視照明，适應不同工件的測量要求；
3、非球面聚光鏡照明系統，讓投影屏視場明亮勻稱，減少測量誤差，精度更有保證；
4、采用進口飛利浦長壽命鹵鎢燈，滿足長時間使用的需求；
5、軸流風機雙向散熱，提供超強散熱能力；
6、JT12A-A帶有内置電箱及RS232端口，可配備功能強大的二坐标測量軟件；
7、JT12A-B帶有DS401SM多功能數顯表；
産品用途

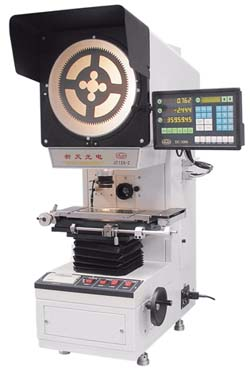

本儀器是光、機、電、算一體化的精密測量儀器，廣泛地應用于機械制造業、儀器儀表業、鍾表行業和電子工業等有關廠礦的計量室和車間，能高效地檢測各種形狀複雜工件的輪廓和表面形狀。例如：樣闆、沖壓件、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。
技(jì )術參數
1、投影屏
尺寸：φ300mm
投影屏旋轉範圍：0°～360°
旋轉角度顯示當量：1′
旋轉角度準确度：6′
2、工作台
尺寸：340mm×152mm
X坐标行程：0～150（mm），顯示當量0.001（mm）
Y坐标行程：0～50（mm），顯示當量0.001（mm）
Z坐标行程：0～80（mm）（調焦行程）
儀器準确度： （4+L/25）μm，式中L為測量長度,單位：mm
工作台承重：4kg
   照明光源：透射照明12V 100W鹵鎢燈
                      反射照明24V 150W鹵鎢燈
3、物鏡：

物鏡放大倍數	物方視場	物方工作距離
10×	φ30	75
20×	φ15	69
50×	φ6	26
100×	φ3	26

放大倍率誤差：0.08％
4、儀器使用環境：室溫20℃±5℃，相對濕度不應超過60%
5、外形尺寸：480X780X1150（mm）
6、主機重量：135kg
7、電源說明：儀器額定電壓為220V/110V,頻率50HZ/60HZ，額定功率440W
(附件包括标配件和選購件，具體内容詳見裝箱清單。)
