産品特點：
● 采用雙重閉環運動控制，電機在高速運動時具有精确的定位以及運動時的穩定性；
● 采用本公司開發的嵌入式模塊控制電機，提高了電機響應速度，還簡化了儀器與PC機  的接口，PC機與儀器通過USB線和S端子線連接；
● 采用花崗石平台，外觀簡潔大方；
● 表面光由獨立四十八組光源組成，每一組均 為恒 流源驅動，連續可調；
● 配有我公司專用的全自動測量軟件Mclns，大大提高測量效率。
産品規格參數：

儀器型号		VMS-3020CNC	VMS-3030CNC	VMS-4030CNC	VMS-5030CNC
工 作 台	金屬台面尺寸	408×508	508x508	608×508	760×640
	玻璃台面尺寸	250 ×350	350x350	450 ×350	550 ×350
	運動行程	300	300x300	400X300	500X300
	儀器重量(Kg)	200	300kg	350kg	400
	外形尺寸	950Х750 Х1100	1022x661x1037	1022Х743 Х1027	1022Х743Х1027
鏡頭		日本SONY CCD
X、Y、Z數顯解析度		0.5μm
X、Y坐标示值誤差		≤(3+L/200)μm
電機	伺服電機：	日本
	三軸運動速度：	100mm/s
	三軸定位精度：	0.001mm
電源		AC110V/220V
消耗功率		<100W（不包括電腦）

備注：選配英國RENISHAW接觸式探針，并配送Φ1、Φ2探針，搭配QuickMeasuring全自動影像測量軟件，進行三次元測量。
關鍵技(jì )術：

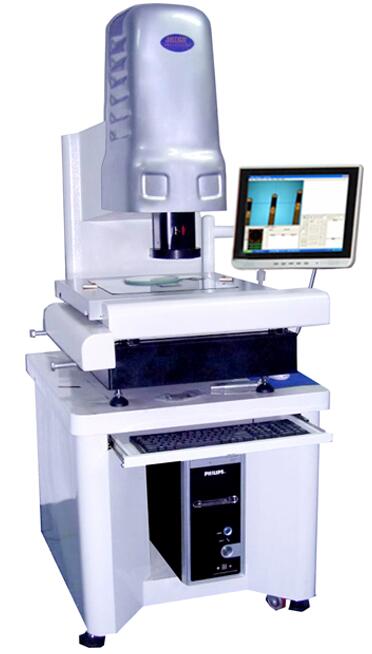

CNC影像測量是目前先進的精密高效測量方法之一，其工作原理是将被測工件（置于工作台上），由LED表面光或輪廓光（在底座内）照明後，經變焦距物鏡、彩色CCD攝影機（罩殻）攝取影像，連好電腦通過十字線對其進行瞄準測量，通過工作台帶動光學尺，在X、Y方向上移動，通過數據線傳輸到電腦的數據采集卡中，之後由軟件在電腦顯示器上成像，由操作員用鼠标在電腦上進行快速的測量
儀器優點：
本公司所生産之CNC全自動影像測量儀與同類産品相比，具有以下之特點：

1、CNC電動桌面。	14、直接畫圖。
2、CNC自動測量。	15、自設客戶坐标。
3、SPC數據轉換。	16、坐标标注。
4、輔助對焦。	17、圖形自動捕捉。
5、簡易測高。	18、專利取R角功能。
6、圖形輸出到AutoCAD。	19、測量。
7、圖形輸出到AutoCAD并自動擺正。	20、繪圖。
8、AutoCAD中标準工程制圖輸入。	21、自動捕捉圖形線條的各結點。
9、JPEG圖片輸入。	22、标注。
10、烏瞰圖。	23、拍照。
11、在烏瞰全視圖中進行标注。	24、地圖拍照測量和地圖導航。
12、自定義圓。	25、測量位置度以及形位公差。
13、自定義線段。	26、自動邊界捕捉。

配置表：

機型	主      機
CCD	日本SONY
鏡頭	美國NAVITAR鏡頭
軟件	嘉騰quickmeaslring全自動軟體 （含運動控制卡、視頻卡、光碟及加密鎖）
光栅尺	JATEN	鑄件工作台	JATEN
LED光源	JATEN	基座	大理石
數據處理器	JATEN	伺服電機	日本原裝進口
導軌	臺灣上銀	電腦	聯想液晶

軟件功能介紹：



1、Quickmeasuring幾何量測軟體的設計是簡單易學的——架構在微軟的windows平台上，如同word或Excel應用軟體一樣，整合了多種應用設計，呈現在全新組合的Quickmeasuring量測軟體上。
2、Quickmeasuring提供了多種幾何運算的功能——您可以借助各種直覺式的功能鍵輕易地在您的工件上取得資訊并執行各種幾何運算，來獲得您所需要的座标、尺寸及外觀圖等資訊。
3、Quickmeasuring的程式易于編輯——Quickmeasuring使用教導式程式編輯，在量測過程中自動紀錄撰寫，量測完成則程式亦編輯完成。程式可被儲存、呼出及再執行。您亦可輸入DXF檔案到Quickmeasuring并快速轉換成Quickmeasuring可執行的程式。
4、Quickmeasuring可自動記錄量測結果——量測完成後，您可通過量測資訊及影像工具獲得您想要的資料，或計算、重組及儲存這些資料。
5、Quickmeasuring可進行最少取點或多點量測——在幾何運算上，各種量測功能被定義了最少取點數，例如兩點取線。但您也可以通過多點輸入功能鍵額外取點，而獲得更精确的量測值。
6、Quickmeasuring可将既存單元組合成新的單元——利用單元構成功能鍵的搭配，您可輕易的由已  存的單元衍生出其她的新單元。
 7、Quickmeasurings可輕易建立參考坐标系——借助軸補正及原點歸零，您可建立一個使用坐标系。Quickmeasuring 允許您在同一個量測過程中設定多個參考原點，并可任意指定各量測單元與各參考原點的關聯。
8、CNC自動測量：可按客戶自行設定的程式自動測量出産品尺寸，測量值可自動轉到Excel生成 統計報表。
9、CNC自動控制：以軟體控制測量儀的工作台面移動方向，使測量更方便。
10、設置自動測量重複操作次數：測量同一産品所要檢測的尺寸，設置自動測量的重複次數，則不需要每次重複繪圖、标注，節省了時間。
11、光學對焦： 由電腦判定每次的對焦面，以保證變換焦距時測量的重現性及精準度。（重現性及精準度在 2um 之内）
12、光學對焦測高： 搭配光學對焦功能可測量Z軸高度。（重現性及精準度在2um之内）
13、上下光源都可編程，上光源是五環八向四區光源控制可提供多重光源亮度及角度，而且， 光源的狀态在編輯程式的同時被一併保存，實現光源的自動控制。
14、“全圖” 導航定位窗口:  可以即時流覽所有繪制的圖元，并可讓滑鼠點那走那,更讓測量之資料統統在掌控之中。
15、“浏覽”窗口： 可觀察工件的全圖形并具有類似Autocad的縮放功能。
16、在“浏覽”視圖中進行标注： 可以直接在“浏覽”視圖中進行尺寸的标注。
17、“地圖”窗口： 可把所拍的工件局部照片精密的整合成工件全圖，并保存為高圖元的照片。還可打開以前所拍的地圖，直接進行繪圖、标注、修改等操作。
18、在“地圖”上導航定位： 在所拍地圖上點擊滑鼠，則工作台移至滑鼠所點擊的位置，并在影像中顯示出來。
19、亞圖元找邊： 讓軟體即時刷新,即時跟蹤滑鼠，自動捕捉滑鼠離清晰邊緣的最近點，更大程度的節約測繪時間。

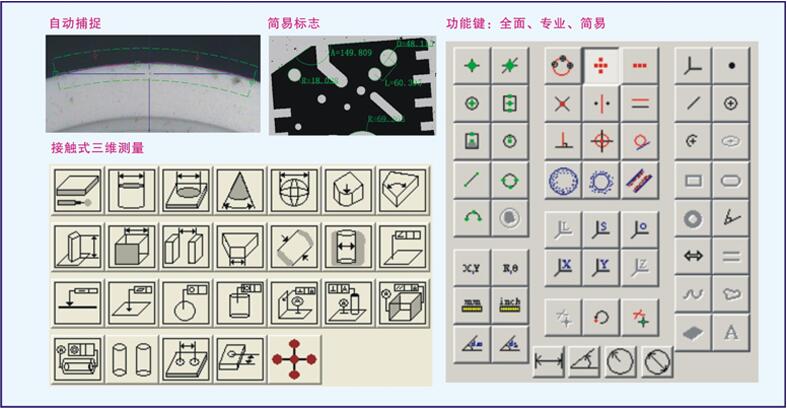

20、圖形自動捕捉： 可對線、圓、弧進行自動掃描邊緣并自動取得圖形。
21、自定義圓： 可按客戶需要自定義标準的圖（由客戶自行定義圓的圓心座标、直徑、半徑）。再以标準的圓和影像中的工件作對比，從而找到工件與标準圖形之間的誤差。
22、自定義線段： 客戶自行定義線段的起點座标、長度、旋轉的角度，再與影像中的工件作重叠對比，從而找到工件與标準圖形之間的誤差。
23、标注： 可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等）。
24、自設客戶座标： 可以根據客戶本身的需要在影像中的實際工件上自行設定座标原點（0，0），再以（0，0）點為基準在畫面任一點上标示該點X，Y座标位置。

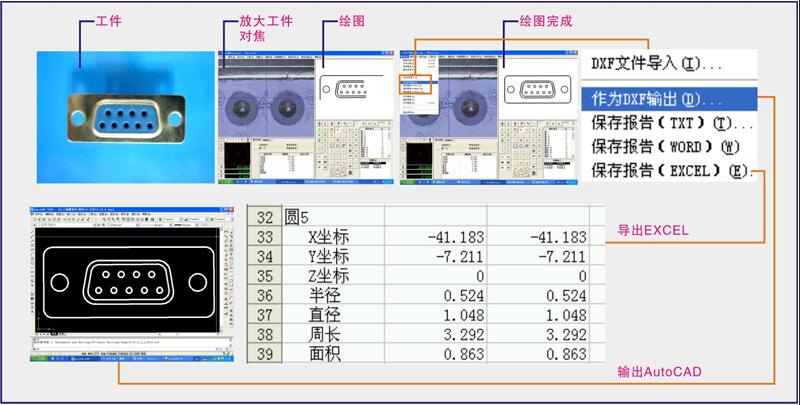

25、抄數： 可将産品外形描出，描出的圖形可轉入Autocad形成工程圖。
26、自動捕捉圖元上的各結點： 可以自動捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上的三個結點，用于輔助标注繪圖等應用功能。
27、形位公差： 真圓度，真直度，同心度，可計算出産品上圓形真圓度、直線邊真直度及兩圓心的同心度。
28、設置公差： 可設置産品的實際尺寸超出範圍，超出則以紅色背景警示。或停止工作，測試0K後再執行下一步。
29、發送至Autocad：可将即時影像中按實際工件外形所描繪的圖元直接輸出到Autocad中成為工程圖。
30、打開“PDF文檔”：除了可打開DXF文檔外,還可打開PDF文檔。
31、保存高圖元照片：可保存下更清晰的測繪圖元及産品照片。可以更大倍數的在看圖軟體中觀察所保存的圖片。
32、Z軸校正： 對Z軸的移動偏差進行補償，使測量更精準。
33、運動系數控制： 可以更快速的在工作台中進行定位，節約大量的測量時間。
