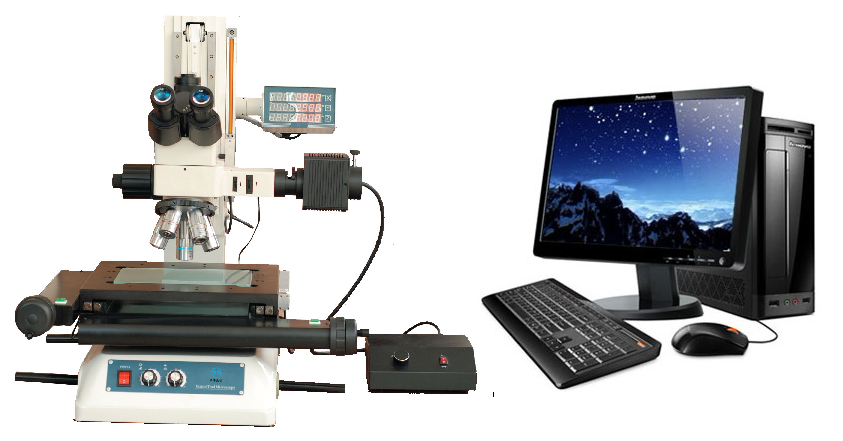

NK-GX-2010高精度工具顯微鏡是一種由高解析度CCD彩色攝像機、高倍長工作距離鏡頭、精密光學尺、多功能處理器、3D測量（含測高）軟件與高精度工作台等精密機械結構組成的高精度、高效率光電測量儀器，以二維測量為主，也能作三維測量。
        它被廣泛應用在各種不同的精密産業中，如電子元件、精密模具、精密刀具、彈簧、螺絲加工、塑膠、橡膠、油封止閥、照相機零件、腳踏車零件、汽車零件、導電橡膠、PCB加工等各種精密加工業。是機械、電子、鍾表、輕工、塑膠等行業，院校、研究所和計量檢定部門的計量室、試驗室以及生産車間的計量檢測設備之一。 配置：

儀器類别	技(jì )術參數
工作台	金屬台面尺寸：404X208
	玻璃台面尺寸：260X160
	X, Y, Z工作行程: 200x100x150mm（選配300X200X150）
	儀器重量：120KG
數據測量系統	X、Y、Z數顯解析度：0.0005mm,
	X、Y坐标示值誤差：±(2+L/200)μm
	重複性:  1μm
光學成像系統	無限遠光學系統,
	管鏡焦距200mm
	光學放大倍數 20x-500x
	鉸鏈式三目鏡筒,30°傾斜,  瞳距55-75mm
	0.5X 攝像接口
	高眼點,大視場目鏡WF10X/22，W20X/14，
	長工作距離; 五孔物鏡轉換器
	鹵素燈反射垂直照明器:50W，亮度可調， 配有中心可調的孔徑可變光欄和視場可變光欄；
	透射光源照明，亮度可調，
	同軸粗微動調焦機構，微動格值：0.002mm，
	微分幹涉20X
	平場複消色差物鏡2X、5X、10X、20X、50X；齊焦距離：95mm， 物鏡螺紋：M26X0.7，
	物鏡 數值孔徑 工作距離 焦距 分辨率 2X 0.055 34.6 100 5 5X 0.14 45 40 2 10X 0.28 34 20 1 20X 0.29 30.8 10 1 50X 0.42 20.5 4 0.7
數字放大倍數	1X CCD 适配器,
	索尼1/2`CCD 攝像頭,
	專業圖像采集卡，
	數字放大倍數: 170 ~ 1700X.
數字測量系統	數據處理器
	3D測量(高)軟件QuickMeasuring
	聯想電腦


工作原理：
精密工具顯微鏡是目前較為先進的精密高效測量工具之一，其工作原理，被測工件（置于工作台上）照明後，經變焦距物鏡、彩色CCD攝影機攝取影像，連好計算機通過專用測繪軟件對其進行瞄準測量，通過工作台帶動光學尺在X、Y方向移動，由數據卡進行處理完成測量工作。
儀器總體結構可分為四部分：
1、儀器結構主體，包括：儀器底座，立柱，Z軸傳動組，X、Y工作台及X、Y向光杆傳動機構。采用高精度花崗石底座，以提供機台穩定性之操作，提升工具顯微鏡之質量。
2、光學成像系統，包括：無限遠光學系統,管鏡焦距200mm；光學放大倍數 50x-500x;;鉸鏈式三目鏡筒,30°傾斜,  瞳距55-75mm;高眼點,大視場目鏡WF10X/22; 長工作距離；五孔物鏡轉換器；冷光源光纖反射照明器:150W，平場複消色差物鏡2X/0.055,  5X/0.14,  10X/0.28,采兩段式 (粗微調)對焦系統，方便人員操作，以解決令人困擾的對焦問題。采用高亮度、低溫度同軸照明系統可避免待測工件受燈泡熱度造成熱膨脹之影響。
3、彩色CCD攝像機将變焦鏡頭攝取的影像轉換成電子信号、再通過S端子傳送至電腦。CCD攝影機傳送來的視頻訊号轉換為電視圖像，通過電腦十字線量測瞄準用，輪廓光源（在儀器底座内）表面光源采用可調亮度的LED光源，照明效果好，壽命是傳統燈泡的10倍。
4、數字測量系統，包括：X軸、Y軸、Z軸光學尺：将幾何位移轉變為數字信号傳至資料處理系統，Z軸一般用于輔助測量。光學尺顯示器精度解析可達0.5um，以提供使用者高精度保證。DP100數據處理器：處理、顯示測量資料。可透過計算機量測系統做複雜性及大量工件量測，并可透過量測系統來照相及量測數據計算機化，可将量測數值做成WORD、EXCEL報表。
