簡介：
本機系統的測量與控制是采用高分辨圖像裝置，将壓痕清晰的顯示在電腦屏幕上。通過軟件對信号轉換，自動測量出試驗壓痕的硬度值。可進行定點和連續測試過程繪制出深度與梯度曲線圖示。支持WIN9X、WINNT、WIN2000、WINXP等操作系統。可以對顯微維氏，克努普，滲碳層等進行試驗。硬度值可以進行多種形式的自動轉換。根據需要可以選擇高倍或低倍物鏡。圖像清晰度：＞540線。對圖像可以進行對比度，光亮度等的調節。對圖像文件、數據文件，可以分别打開、存儲。打印等處理。能随時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印。該電腦微機自動測量系統也可選配本公司制造的DHV-1000、XHV-1000、MHV-1000和 HVS/5、10、30、50等型号數顯顯微/維氏硬度計上。本機除原機配置外另配有專用光電接口、CCD攝像頭、電腦、打印機、圖像采集卡、圖像測試軟件等。
功能：
1、滿足每次加載荷和每次讀取壓痕的逐次實驗，也可以作連續加載後連續讀取壓痕的連續試驗（加配自動平台及控制系統），
2、可在顯示器上直接觀察測量壓痕，用鼠标測量精确度高。
3、可以方便的設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。
4、可以實現單點測量可随機測量多點、統計測量數據，

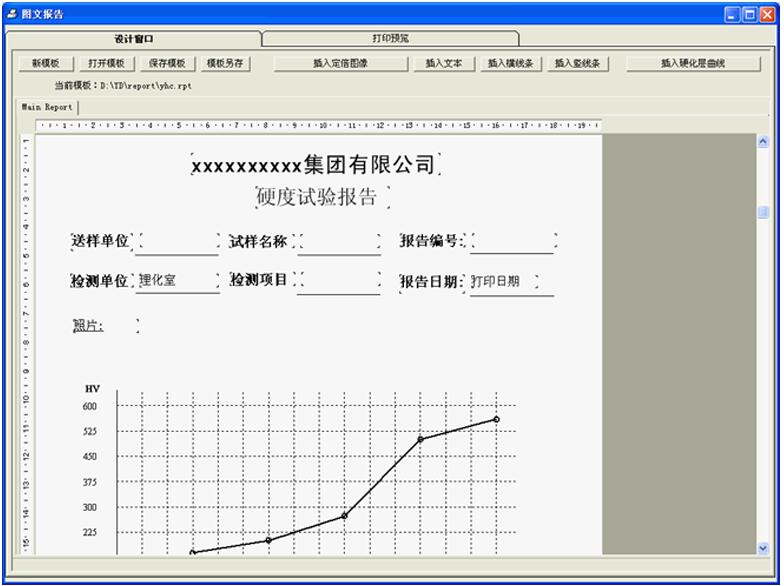

5、可以方便計算硬化層深度，并做統計，輸出報告，
6、方便測量硬化層各點硬度，并能制作硬度曲線，輸出硬度檢測報告等。
7、方便快捷，精度高，同一性好。
測量方法：

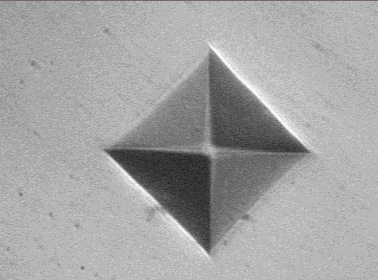

1、首先獲得一幅硬度圖像(打開圖片或通過CCD攝像頭，數碼相機等外部圖像設備)

2、進行硬度測量時參數設置(在主界面上或菜單項裏選擇都可以)

        根據所拍圖像選擇物鏡，維氏硬度計都有兩個或三個物鏡(1個是10X,1個是 40X，有些硬度計可能有20X目鏡)，再選擇加載力（50-5000g），然後選擇檢測方法：HV四點測量、HV坐标測量、HV自動測量等三種檢測方法，

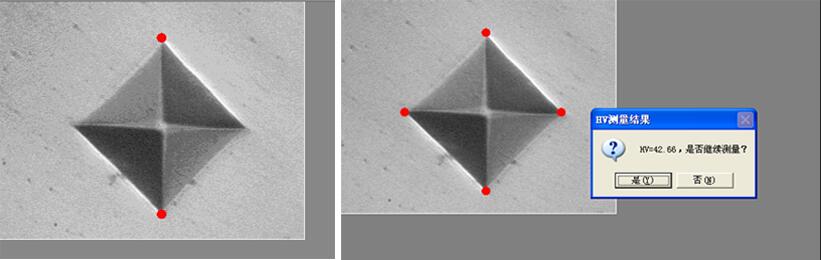

檢測方法一：進行“HV四點測量”：

        在硬度的四個角上點四下，即可得到硬度HV值
(注意：必須是先上下後左右順序，或者先左右後上下順序，這中間先點上還是先點下，先點左還是先點右沒關系，但是要按對角線點，不能按順時針或逆時針順序點擊)

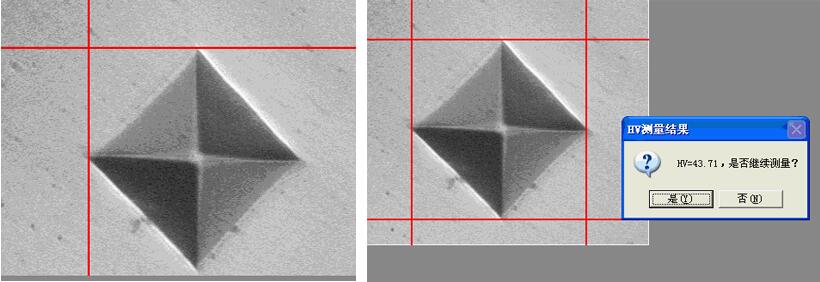

檢測方法二：進行“HV坐标測量”：

在硬度的左上角點一下，在硬度的右下角點一下，即可得到硬度HV值
(也可按先左下後右上、先右上後左下、先右下後左上的順序點擊)
檢測方法三：HV自動測量

自動方法比較簡單，但是要求試樣表面光痕，圖像對比度強，盡量做到無劃痕無雜質，但是不是很嚴重的劃痕和較小的雜質軟件會自動排除；

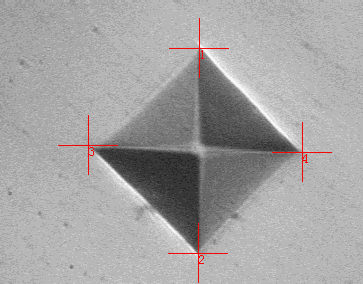

圖例：自動測量參數中的阈值設為160，HV自動測量的效果圖。

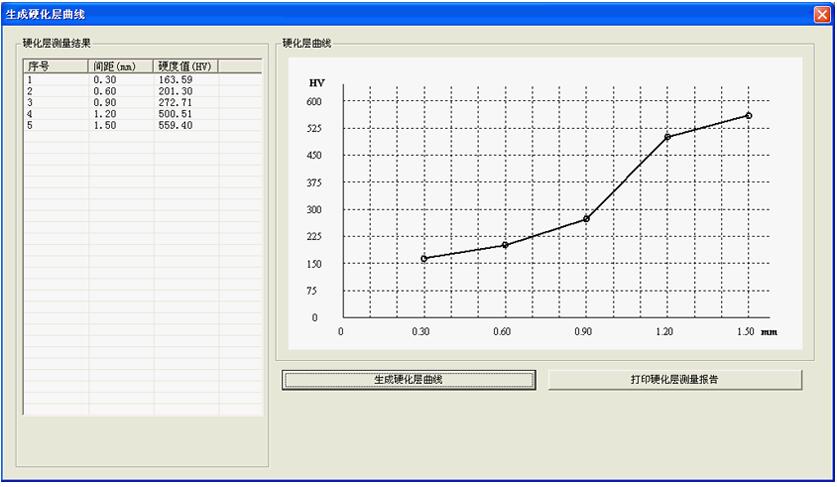

硬化層深度測量
獲得硬度随深度變化的曲線，了解到延垂直于表面的方向硬度變化的情況

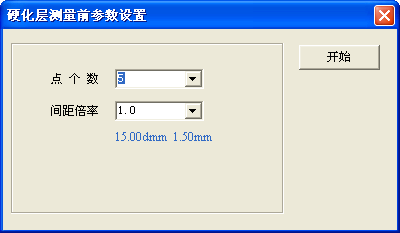

1.先進行硬化層測量前參數設置

選擇要打幾個點，一般金相室都隻打10個點以内，但是至少要打四五個吧，假設我們選擇5個點，間距倍率是程序設定好的，假如選1.0，那麽總長度是1.5mm，假如選2.0那就總長度就是1.5mm*2.0=3.0mm，假如選3.0那麽總長度就是1.5mm*3.0=4.5mm，具體選多少要根據用戶打的最後一個點離起點的垂直距離來定。
2.開始測量流量，拍照，獲得第一點硬度照片

用四點測量法或坐标測量法測出第一點的HV值，再手工輸入第一點與起點的重直距離，距離在硬度計載物台看得到，兩個數值都得到後按“->”方向，開始測量第二個點。
3、在硬度計找到第二點，再拍照，獲得第二點硬度照片

用四點測量法或坐标測量法測出第二點的HV值，再手工輸入第二點與起點的重直距離，距離在硬度計載物台看得到，兩個數值都得到後按“->”方向，開始測量第三個點。
4、依次完成第三點第四點第五點的測量

可以按左右箭頭鍵檢查數值，以防出錯，确認無錯後點“完”按鈕。
