XHV-1000T-CCD圖像自動測量觸摸屏自動轉塔數顯顯微硬度計是電腦微機自動測量系統與硬度計相結合，通過CCD攝像接口将顯微維氏硬度計和計算機相連，整個測試過程通過鍵盤和鼠标的簡單操作即可完成，測量精度高，減少人為誤差和避免操作者視覺疲勞，能滿足各種顯微硬度測出要求，具有先進水平的硬度試驗機。

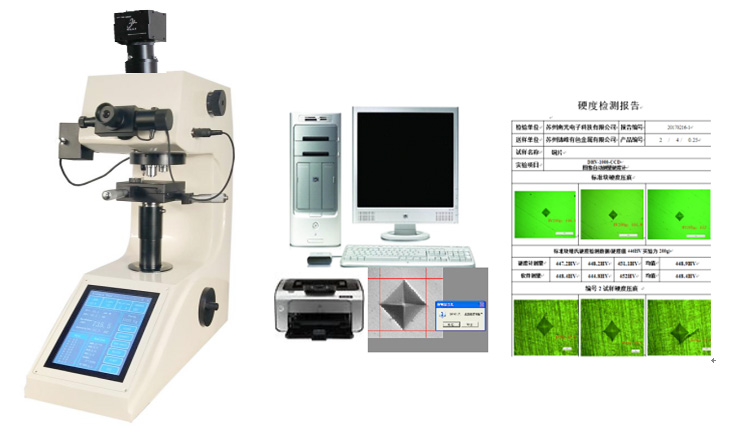

配置：
1、XHV-1000T觸摸屏自動轉塔數顯顯微維氏硬度計主機，
2、光電圖像轉換接口，
3、500萬像素彩色數碼攝像頭，
4、NK-201專業硬度計分析軟件，
5、彩色液晶電腦，
6、彩色噴墨打印機；
主要特點 ：
1)、産品機身部分由澆鑄工藝一次成型，并經過了長時間的時效處理。相對于拼闆工藝，長期使用形變量極小，并可有效适應各種惡劣的環境；
2）、汽車烤漆，漆質檔次高，抗劃傷能力強，使用多年依然光亮如新；
3）、蝸輪蝸杆升降系統極大的提高穩定性以及精度，測試完成後不用再次對焦；
4）、光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；
5）、采用高分辨率的測量和觀察物鏡，結合内置了長度編碼器的高清數字測量目鏡，實現了壓痕對角線的一鍵測量，擺脫了讀取過程中手動輸入的誤差和煩惱；
6）、精度符合GB/T4340.2 ISO6507-2 和美國ASTM E384。
7）、主機采用8英寸彩色觸摸屏，使用方面，并可以插卡快速保存輸出功能，
8）、采用500萬像素高分辨圖像裝置，将壓痕清晰的顯示在電腦屏幕上。
9）、通過軟件對信号轉換，自動測量出試驗壓痕的硬度值。
10）、可進行定點和連續測試過程繪制出深度與梯度曲線圖示。
11）、硬度值可以進行多種形式的自動轉換。

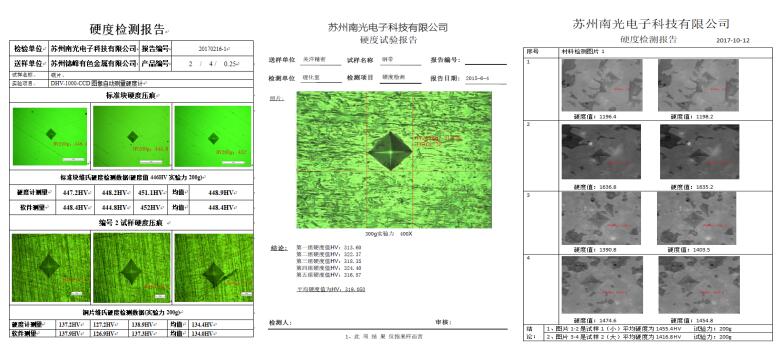

12）、軟件能對圖像可以進行對比度，光亮度等的調節，對圖像文件、數據文件、可以分别打開、存儲，打印等處理，能随時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印，方便規範硬度檢測的生成和傳輸，
應用範圍：
——黑色金屬、有色金屬、 IC薄片、表面塗層、層壓金屬；
——玻璃、陶瓷、瑪瑙、寶石等；
——炭化層和淬火硬化層的深度及梯度的硬度測試。
XHV-1000T觸摸屏自動轉塔數顯顯微維氏硬度計主體，
觸摸屏顯微維氏硬度計是一款高精度、高穩定性的硬度計，改進了機械結構，提高了穩定性，采用了8寸觸摸屏和高速ARM處理器，運算速度快，内容豐富，功能強大，顯示直觀，人機界面友好，操作簡便可靠。
主要特點：
1）、采用8寸彩色觸摸屏，顯示信息豐富，用戶操作方便直觀。
2）、機身采用鑄造工藝，加強了穩固性，減小了機架變形對硬度值的影響，提高了試驗精度。
3）、帶有溫度測量功能，數字化測溫電路，長期工作，穩定可靠。
4）、具有圓柱面和球面自動修正功能，并有提示。
5）、可設置硬度值的最大值和最小值，當測試值超過設定範圍時，發出報警音。
6）、具有軟件硬度值修正功能，可以在一定範圍内直接對硬度值進行修正，不必再打開蓋子進行調節。
7）、具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，最多可以保存200組數據。
8）、具有硬度值曲線顯示功能，直觀顯示硬度值的變化。
9）、數據庫可自動記錄标尺、試驗力、硬度值、溫度等參數。
10）、可以對每組的試驗點數在1到10點範圍内自由設定。
11）、系統對每組的硬度值自動計算最大值、最小值、平均值進行計算。
12）、可根據當前硬度值自動轉換為其他标尺的硬度值。
13）、配備有藍牙打印機。
14）、測量結果可以通過RS232接口發送至電腦。
15）、配備有USB接口，測量結果可以生成EXCEL文件發送至U盤保存。
技(jì )術規格：
1）、測量範圍:  5-5000HV
2）、轉塔方式：自動轉塔
3）、測量方式：數顯及軟件自動測量
4）、試驗力：0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807N
                        （10、25、50、100、200、300、500、1000gf)
5）光學測量系統
物鏡： 10×，40×；總放大倍數：100×，400×
測量範圍：200μm；分度值：0.025μm
6）、XY坐标試台
尺寸：100×100mm
行程：25×25mm
分度值：0.01mm
7）、外觀尺寸及電源
外形尺寸：530*290*490mm
試樣允許最大高度：120mm
壓頭中心至機壁距離：110mm
電源：AC220V/50Hz；
重量：50Kg
主要附件：
顯微維氏壓頭            物鏡(10 ×、40× )         10×數字式測微目鏡
十字試台                 薄片夾持台                 平口夾持台
細絲夾持台               大V型塊                   小V型塊
水平調節螺釘             水平儀                    維氏硬度塊2塊（1/0.1）
NK-201硬度分析軟件簡介：

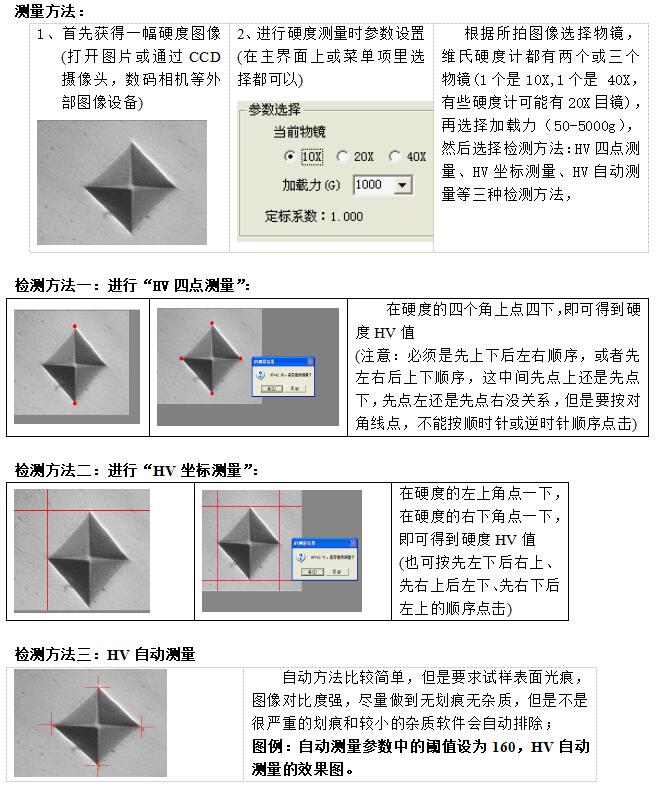

本機系統的測量與控制是采用高分辨圖像裝置，将壓痕清晰的顯示在電腦屏幕上。通過軟件對信号轉換，自動測量出試驗壓痕的硬度值。可進行定點和連續測試過程繪制出深度與梯度曲線圖示。支持WIN9X、WINNT、WIN2000、WINXP等操作系統。可以對顯微維氏，克努普，滲碳層等進行試驗。硬度值可以進行多種形式的自動轉換。根據需要可以選擇高倍或低倍物鏡。圖像清晰度：＞540線。對圖像可以進行對比度，光亮度等的調節。對圖像文件、數據文件，可以分别打開、存儲。打印等處理。能随時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印。該電腦微機自動測量系統也可選配本公司制造的XHV-1000T、DHV-1000、XHV-1000、MHV-1000和 HVS/5、10、30、50等型号數顯顯微/維氏硬度計上。本機除原機配置外另配有專用光電接口、CCD攝像頭、電腦、打印機、圖像采集卡、圖像測試軟件等。
功能：
1、滿足每次加載荷和每次讀取壓痕的逐次實驗，也可以作連續加載後連續讀取壓痕的連續試驗（加配自動平台及控制系統），
2、可在顯示器上直接觀察測量壓痕，用鼠标測量精确度高。
3、可以方便的設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。
4、可以實現單點測量可随機測量多點、統計測量數據，

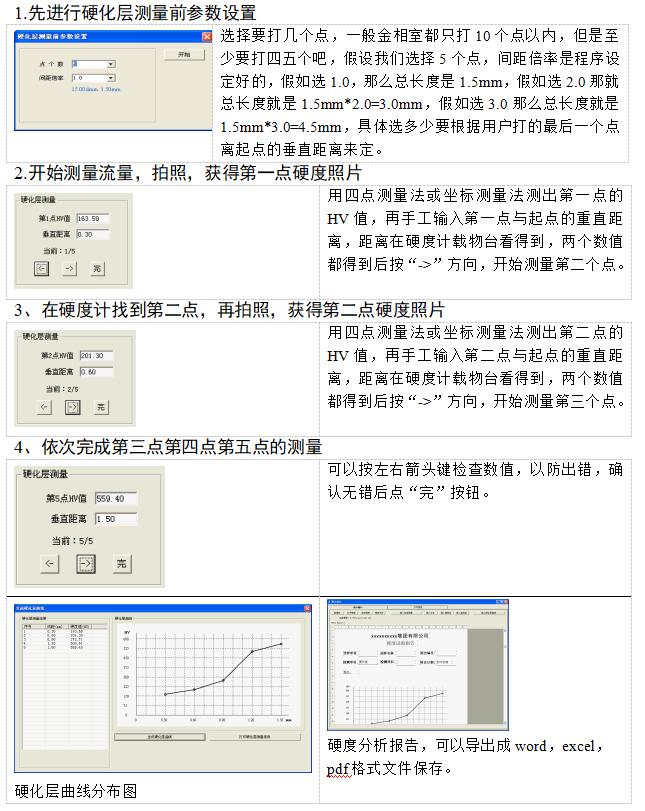

5、可以方便計算硬化層深度，并做統計，輸出報告，
6、方便測量硬化層各點硬度，并能制作硬度曲線，輸出硬度檢測報告等。
7、方便快捷，精度高，同一性好。
