概述：

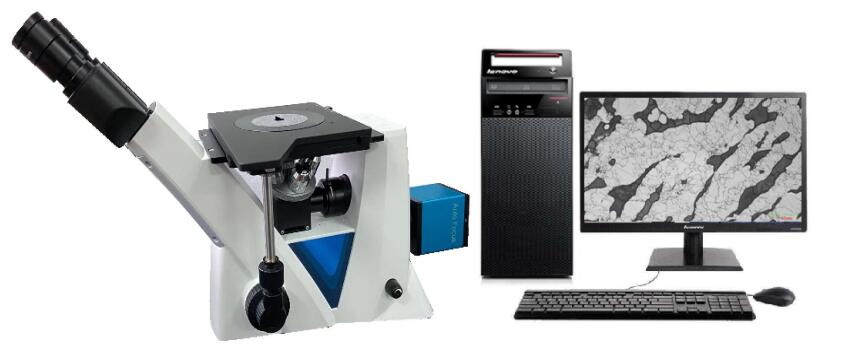

新款XJP-300倒置金相顯微鏡，摒棄了原來的結構：水平圖像輸出的方式，創造性改變了圖像輸出方式，可以實現明場、偏光等觀察方法，

廣泛應用于科研教學、金相分析、半導體檢測、地礦、電子等多種領域。

技(jì )術參數：
1）、無限遠色差校正光學系統，
2）、目鏡：10X大視野、高眼點平場目鏡，視場數Φ20mm，
3）、物鏡：長工作距離無限遠平場物鏡：5×/10×/20×/50×/80×/100×（幹），

物鏡	數值孔徑N.A.	工作距離W.D（mm）	備注
PL 5×	0.13	16.04
PL10×	0.25	18.48
PL20×	0.40	8.35
PL50×	0.70	1.95
PL80×	0.80	0.85	選配
MPlan 100X（幹）	0.85	3.00	選配

3、觀察筒：鉸鏈型雙目鏡筒，360°自由旋轉，提高眼點高度44mm，瞳距調節48～75mm，
4、物鏡轉換器：内定位四孔轉換器
5、粗微調焦裝置：粗微同軸調焦，粗調行程10mm，每圈0.2mm，格值2µm，
粗調帶松緊調節，
6、載物台：三層機械移動載物台，面積180×155mm，移動範圍75×40mm，遊标刻度0.1mm
7、照明系統：5W暖色LED照明（寬電壓輸入：100V～240V），灰色濾色片，
8、偏光裝置：起偏器，檢偏器，
9、攝像接口：内置0.65×C-Mount接口，
10、EV-630高級高速彩色數碼攝像系統：USB3.0接口，630萬像素，

SENSOR尺寸	1/1.8 英寸 CMOS 彩色	産品固件更新	支持遠程更新
分辨率和幀率	3072x2048:30幀/秒	産品ID	支持用戶在産品寫入ID
	1536x1024:30幀/秒	拍照格式	RAW、BMP、JPG、PNG
	1920x1080:30幀/秒	可編程控制	相機工作速度、圖像尺寸、曝光時間、增益、消頻閃伽瑪、對比度、RGB增益、飽和度、黑電平、銳度、2D降噪、3D降噪。
	任意尺寸ROI
功耗	小于1.8瓦
産品供電	USB 5V供電
支持軟件接口	DirectShow / TWAIN	外觀尺寸	44毫米x 44毫米x 38.7毫米（不包括鏡頭接口）
掃描方式	逐行掃描 / 連續輸出	像元尺寸	2.4微米
快門類型	電子卷快門（Rolling）	數據接口	USB3.0/5Gbps/B型接口
曝光時間	41微秒 ～ 16秒	鏡頭接口	C接口
光譜響應	380nm ～ 650nm	增益範圍	1x – 8x；步長：0.125
圖像格式	8Bit / 12Bit可選	産品指示	上電和待機常亮、工作閃爍
圖像處理（ISP）	平台集成	存儲環境	溫度：-20℃ ~ 60℃；濕度：10% - 60%RH
曝光控制	手動曝光 / 自動曝光 / 區域曝光	工作環境	溫度：0℃ ~ 50℃；濕度：10% - 90%RH（無凝結）
白平衡	連續自動白平衡 / 一次性白平衡 / 區域白平衡	支持系統	Windows XP 32Bit；Windows7/8/8.1 32/64Bit

11、  NK-200測量分析軟件：切片平面測量、圖文報告、定倍打印等，
①、圖像處理、編輯及圖文報告功能：包括：自由選擇圖像區域，增加網格線，疊加比例尺，插入文本标注，插入箭頭标注，亮度調節，Camma調節，圖像銳化，彩色灰度轉換，圖像放大縮小，按照規定格式的切片圖文報告，并以Word、Excel、Pdf格式等進行輸出。
②、測量功能：長度測量，寬度測量，折線測量，三點測角度，四點測角度，矩形測量，兩點畫圓，三點畫圓，知圓心半徑畫圓，弧度測量，三角形多邊形測量，三角形多邊形與外接圓測量等。
③、定倍打印功能：定标，标尺選擇，文本大小顔色選擇，線條顔色樣式選擇，測量結果标注，彩色設備選擇，中英文選擇，公英制選擇。定倍圖像縮放，定倍圖像對比，定倍圖像打印，特别滿足金相圖譜對照的需求。
（選配）：NK-100專業金相分析軟件：自動、半自動進行金相分析，
   自動、半自動進行金相分析，實現自動評級等功能，
   系統提供的專用測量及評級軟件包括：

1）、通用圖像分析，多項含量，定量金相測量：GB/T 15749- 2008，自動
2）、晶粒度評級：GB/T 6394-2017，ASTM E112-12/ISO 643，自動，
3）、非金屬夾雜物：GB/T 10561-2005，BS EN 10247-2007，自動，
4）、球墨鑄鐵：GB/T 9441-2009，自動評級
5）、灰鑄鐵：GB/T 7216-2009，自動評級，
6)、蠕墨鑄鐵：GB/T 26656-2011，自動評級，
7）、鋼的顯微組織評定：GB/T 13299-91 自動評級，
8）、鋼質模鍛件分析：GB/T 13320-2007 輔助評級
9)、鋼件感應淬火分析：JB/T 9204-2008 輔助評級，
10)、屈氏體(托氏體、索氏體)-含量：YB/T 169-2000
11)、汽車滲碳齒輪：QC/T 262-1999 自動評級
12)、重載齒輪：JB/T 6141-1992 輔助評級
13)、工具鋼大塊碳化物：GB/T 4462-84 自動評級
14)、α(阿爾法)相含量：GB/T 13305-2008  自動評級
15)、滲碳層：GB/T 9450-2005 自動評級，
16)、滲氮層：GB/T 11354-2005 自動評級，
17)、脫碳層：GB/T 224-2008，
18)、變形鋁合金：GB/T 3246-2012 自動評級\輔助評級
19)、孔隙率-鑄造鋁金相孔隙率級别：JB/T 6289-2005
20)、鑄造鋁合金：JB/T 7946-2017 輔助評級
21)、共晶鋁-矽合金：JB/T 6289-2005 自動評級，
22)、硬質合金：ISO 4499-2-2008，
23)、鍍層：ISO 4499-2-2008，
24)、内燃機活塞環：JB/T 6016-2008，
25)、内燃機氣缸：JB/T 5082.1-2008，
26)、高碳鉻軸承鋼：GB/T 18254-2016，JB/T 1255-2014，
27)、ZG230-450鑄鋼金相檢驗：TB/T 2450-1993，
28)、合金工具鋼金相分析：GB/T 1299-2000，
29)、機車車輛用低合金鑄鋼金相分析：TB/T 3212-2009，
30)、稀土鎂球墨鑄鐵等溫淬火金相分析：JB/T 3021-81，
31)、般工程用鑄造碳鋼金相分析：GB/T 8493-87，
32)、鑿岩機械與氣動工具金相組織評級：JB/T 7161-93，
33)、中碳鋼與中碳合金結構鋼：JB/T 9211-2008
34)、鑄鋼中非金屬夾雜物金相分析：TB/T 2451-1993，
35)、銅及銅合金晶粒度金相分析：YS/T 347-2004，
36)、汽車發動機軸瓦銅鉛合金金相分析：QC/T 281-1999，
37)、铍青銅：QJ 2337-92，
38)、鑄造黃銅-α相含量分析 JB/T 5108-91，
39)、結構鋼低倍組織缺陷評級 GB/T 1979-2001
40)、碳鋼石墨化檢驗及評級-石墨化組織特征 DL/T 786-2001
41)、汽車鋼闆彈簧金相檢驗 JB/T 3782-84
42)、鑄造高錳鋼金相_顯微組織 GB/T 13925-2010
43)、鉻鎳奧氏體不鏽鋼焊縫-鐵素體金相檢驗 GB/T 1954-2008
44)、高溫合金組織評級 GB/T 14999.5-1994
45)、碳鋼的球化體分級：JB/T 5074-2007
46)、等溫淬火球墨鑄鐵件金相檢驗 GB/T 24733-2009
47)、鋼件滲碳淬火回火：GB/T 25744-2010，
48）、鋼件滲碳淬火回火-有效硬化層深度 GB/T 9405-2005
49）、高磷鑄鐵金相分析：TB/T 2255-91，
50）、18Cr-8Ni系列奧氏體不鏽鋼鍋爐管顯微組織老化評級：DL/T 1422-2015
51）、金屬和合金的腐蝕不鏽鋼晶間腐蝕試驗方法：GB/T 4334-2008
52）、鋁矽合金變質分析：JB/T 7946.1-2017
13、液晶正屏電腦i3處理器/4G内存/500G硬盤/7200轉/戴爾21.5寸标屏；
