“TB/T 3275—2018 鐵路混凝土”中附錄G(規範性附錄)：硬化混凝土氣泡間距系數試驗方法(直線導線法)，

G.1 ：适用範圍

本方法适用于試驗硬化混凝土的氣泡參數,也适用于評定引氣劑的品質。

G.2：原理

通過測定硬化混凝土中氣泡數量和氣泡體積含量來計算硬化混凝土的氣泡間距系數。

G.3試驗設備

試驗設備如下:原标準要求的是普通帶有刻度目鏡的顯微鏡，通過目鏡刻度進行氣泡等的測量，光學顯微鏡發展到當下，這個方式太落後的了，推薦使用：帶有圖像輸出+測量分析軟件的顯微鏡；雙頭無級變速磨抛機，烘幹機，取樣切割機等等

優點有： ①、檢測直觀、方便、準确， ②、方便圖文報告的輸出，更加規範，

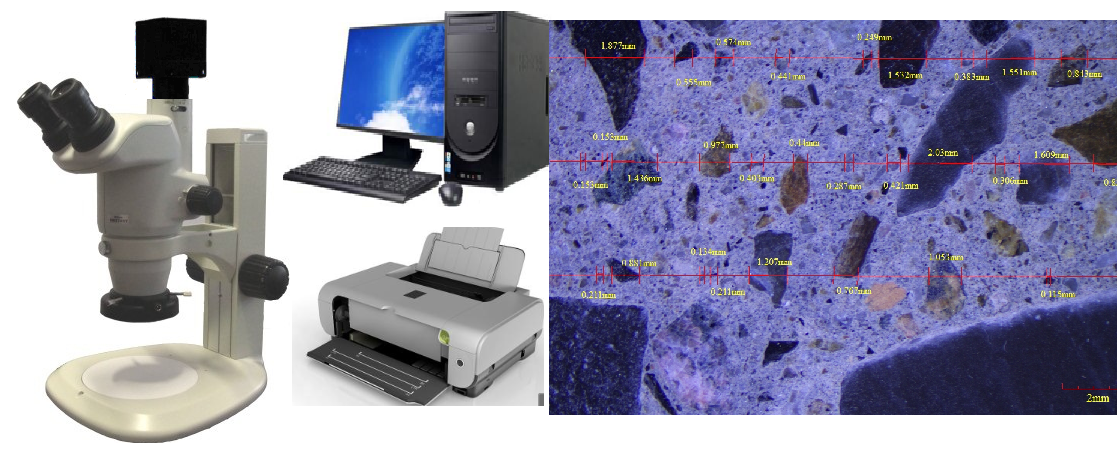

配置：

1）、Nikon SMZ745T三目體視頭：變倍比：1:7.5，

物鏡0.67X-5X連續變倍，工作距離：115mm，

目鏡筒觀察傾斜45度，雙瞳距調節範圍52-75mm。

2）、2-10X/22大視場高眼點目鏡，

3）、LED可調環型光源：寬電壓，照明均勻，亮度可調，适合長時間觀察，

4)、Nikon  C-PS調焦支架：鋼絲導軌設計，穩定可靠；黑白載物闆：

5）、0.5X C型接口，

6)、 EV-1200彩色高級高速數碼攝像系統：USB3.0接口，1200萬像素

7）、NK-200硬化混凝土氣泡間距系數檢測分析軟件：

①、圖像處理、編輯及圖文報告功能：

包括：自由選擇圖像區域，增加網格線，疊加比例尺，插入文本标注，插入箭頭标注，亮度調節，Camma調節，圖像銳化，彩色灰度轉換，圖像放大縮小，按照規定格式的切片圖文報告，并以Word、Excel、Pdf格式等進行輸出。

②、硬化混凝土氣泡間距系數等測量功能：長度測量，寬度測量，折線測量，三點測角度，四點測角度，矩形測量，兩點畫圓，三點畫圓，知圓心半徑畫圓，弧度測量，三角形多邊形測量，三角形多邊形與外接圓測量等。

③、定倍打印功能：定标，标尺選擇，文本大小顔色選擇，線條顔色樣式選擇，測量結果标注，彩色設備選擇，中英文選擇，公英制選擇。定倍圖像縮放，定倍圖像對比，定倍圖像打印等，硬化混凝土氣泡間距系數報告輸出，

8）、彩色液晶正屏電腦-2G内存/500G硬盤/7200轉/21.5寸标屏，

G.3試驗工藝：

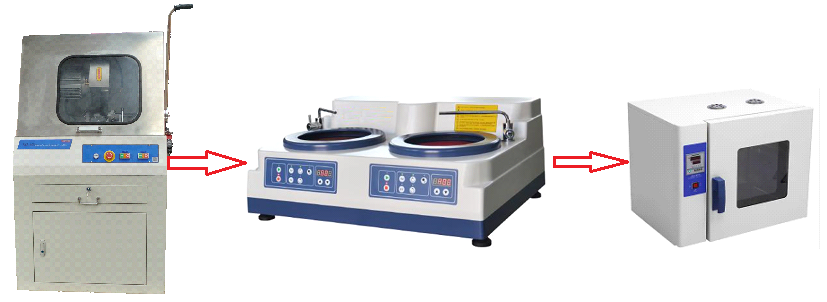

①、取部分待檢測混凝土，清潔後切割成小樣，可以通過鑲嵌機鑲嵌成規則試樣，這樣手持機磨抛起來更方便、快捷；用3-5塊小樣均值代替整體，

②、通過磨抛機進行研磨、預磨、抛光，

③、清洗、烘幹，

④、硬化混凝土氣泡間距系數測量用顯微鏡觀察，選擇3-5個有代表型視場，

⑤、成像，并用軟件進行劃線，氣泡統計，氣泡截距檢測等，

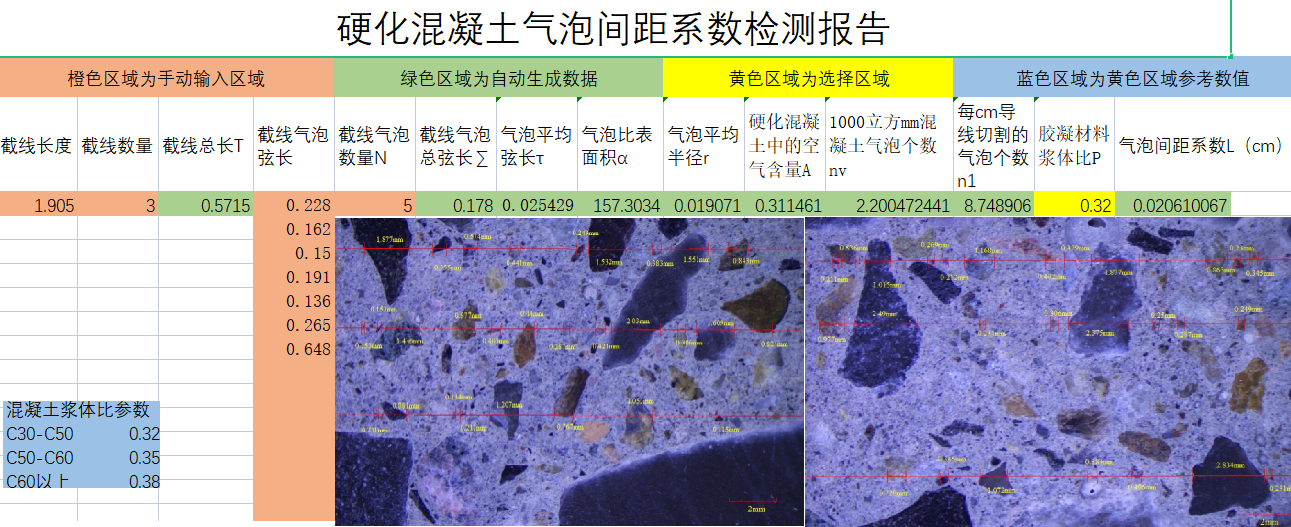

⑥、輸入：氣泡總數，氣泡截距等，軟件自動計算并生成硬化混凝土氣泡間距系數檢測報告；
