航空電線電纜厚度及同心度分析儀——(執行标準：GJB/17A-2020)，适用于測量絕緣和護套厚度以及擠出型絕緣和護套的同心度，

①、絕緣：從試樣上每隔250mm取一段試樣，從絕緣中抽出導體和隔離層，要求每隔試樣檢測6個點，3個試樣共18個點厚度的算術平均值為絕緣層的平均厚度。

       測量絕緣的最小厚度和最大厚度以計算同心度，若絕緣由多層組成，測量每層絕緣的厚度并計算每層絕緣的同心度。

②、護套：從試樣上每隔250mm取一段試樣，從電纜中抽出絕緣線芯和屏蔽層，要求每隔試樣檢測6個點，3個試樣共18個點厚度的算術平均值為絕緣層的平均厚度。

   測量護套的最小厚度和最大厚度以計算同心度，若護套由多層組成，測量每層護套的厚度并計算每層護套的同心度。

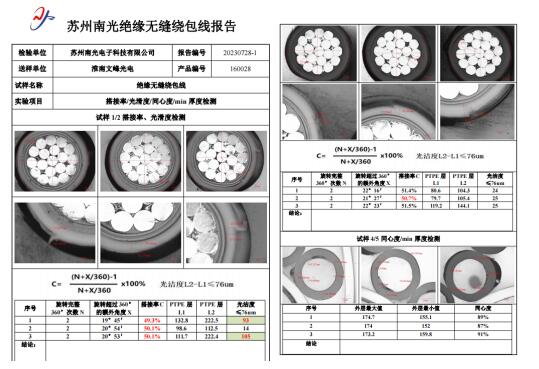

航空電線電纜厚度及同心度分析儀檢測圖片：

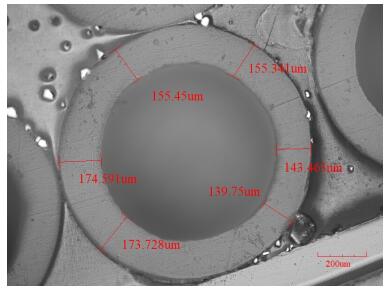

同心度計算公式：C=δmin/δmaxX100%=88.8%

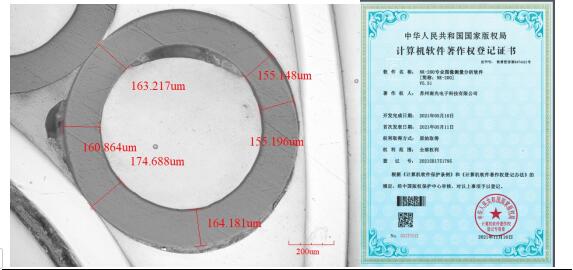

 同心度計算公式：C=δmin/δmaxX100%=80.04%
