目前是大衆汽車(chē)：VW50097金屬鑄件孔隙度，VW011 05-1電(diàn)焊鋼闆焊接熔深等， 兵器工(gōng)業：WJ643槍彈用(yòng)覆銅鋼片 特種行業：CBT 3694現場金相複型檢驗方法 熱電(diàn)行業：DLT 884火電(diàn)廠金相檢驗與評定技(jì )術導則 燃機行業：GB3508内燃機鑄造鋁活塞金相檢驗标準等指定設備生産(chǎn)供應商(shāng)，采用(yòng)設備，檢測工(gōng)藝，執行标準均得到廣泛認可(kě)。

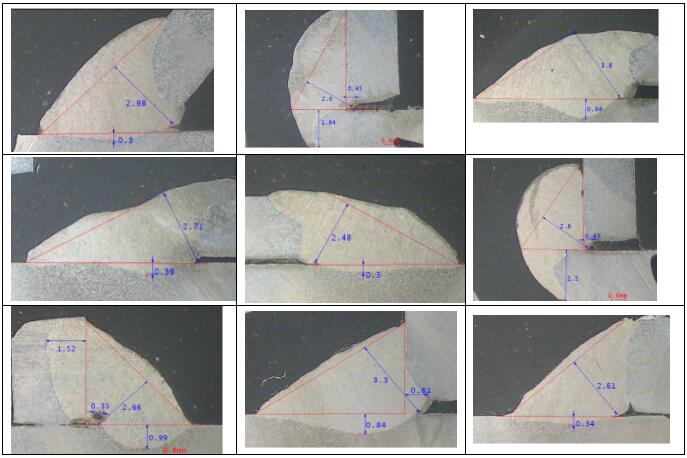

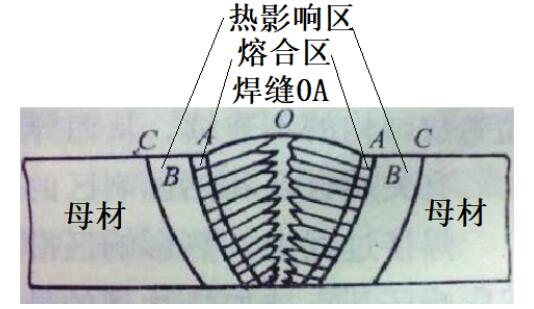

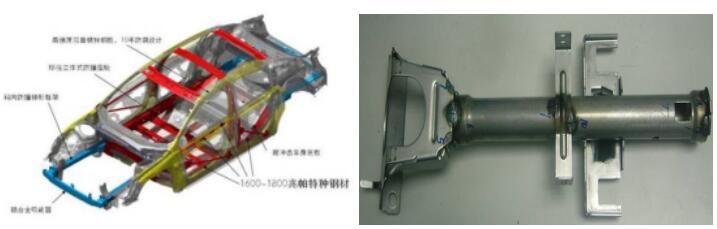

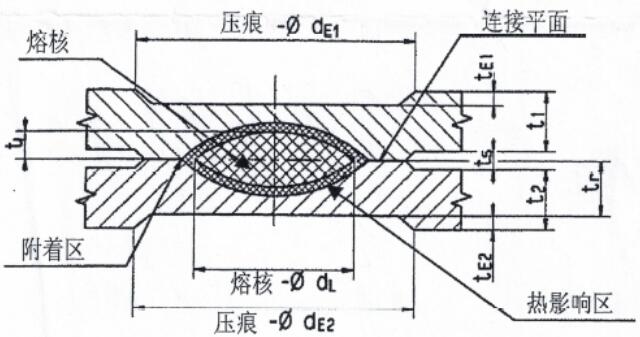

相同材料、不同材料通過焊接連接在一起的情況越來越廣泛的使用(yòng)于各種領域，母材和焊縫之間區(qū)域的微觀組織形貌稱為(wèi)焊接熔深，焊接産(chǎn)品的綜合機械性能(néng)、力學(xué)性能(néng)等、失效等和焊接熔深尺寸和質(zhì)量有(yǒu)很(hěn)大的關系。

一、取樣（切割機）：     采用(yòng)金相試樣切割機切割下包含待檢測部位的試樣

二、鑲嵌（金相試樣鑲嵌機或者冷鑲嵌）：     對于微小(xiǎo)試樣，超薄試樣等，為(wèi)了保護焊接區(qū)域的穩定和可(kě)靠性，避免制樣過程中(zhōng)造成的變形和沖擊，通過鑲嵌固化的方式，獲得标準規格的尺寸，如Φ30x15mm，并使得後續的手持，或者自動磨抛稱為(wèi)可(kě)能(néng)。
鑲嵌分(fēn)為(wèi)熱鑲嵌和冷鑲嵌的方式：
1、熱鑲嵌：利用(yòng)金相試樣鑲嵌機加熱加壓的方式，使得試樣在樹脂中(zhōng)固化，時間短無污染，固化強度高；
2、冷鑲嵌：鑲嵌粉和固化劑共同融合在模具(jù)或者夾具(jù)中(zhōng)，凝固後獲得固化的試樣，特别适合不能(néng)加熱加壓的材料，或者是需要控制方向，分(fēn)析特定部位的試樣。
三、研磨、預磨、抛光等：抛光機及磨抛機等：
研磨：表面質(zhì)量特别差的，采用(yòng)砂輪機，砂輪片，砂輪盤等進行粗處理(lǐ)，
預磨：采用(yòng)粗細不同目數砂紙，分(fēn)别進行粗磨、精(jīng)磨等處理(lǐ)，
抛光：采用(yòng)抛光織物(wù)（帶膠抛光絲絨，精(jīng)抛絨等）+金剛石噴霧抛光劑等進行粗抛和精(jīng)抛工(gōng)作(zuò)，

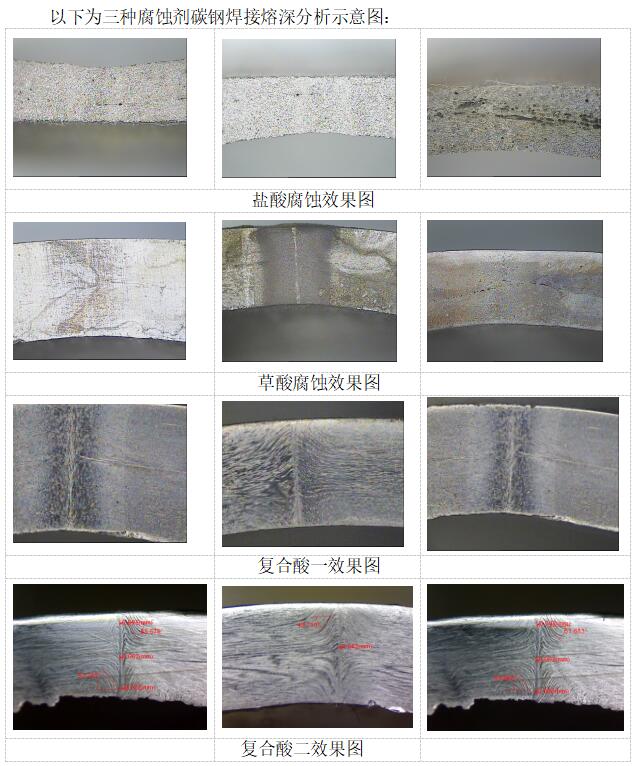

四、腐蝕：   為(wèi)了焊接區(qū)域各部分(fēn)有(yǒu)明顯的顯示，多(duō)數熔深要進行腐蝕處理(lǐ)，從而使得熔深的部位凸顯出來；

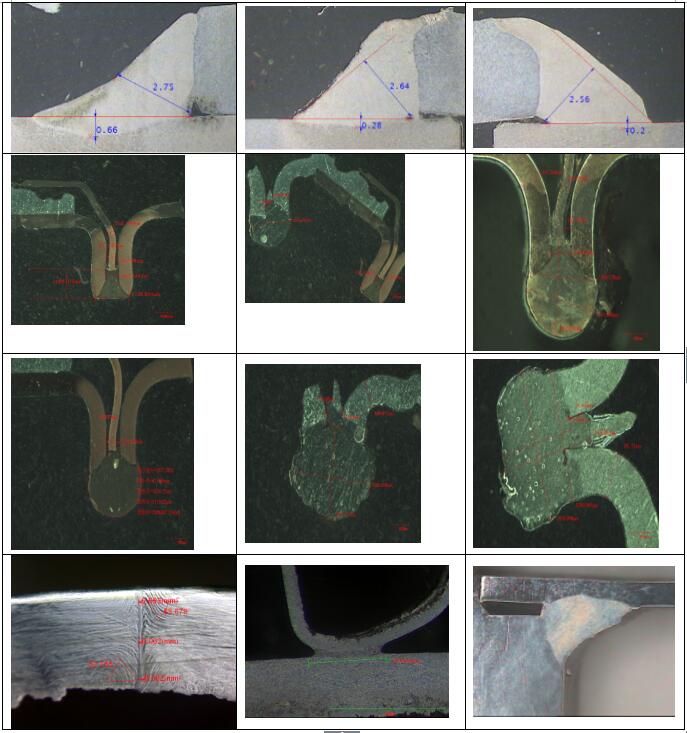

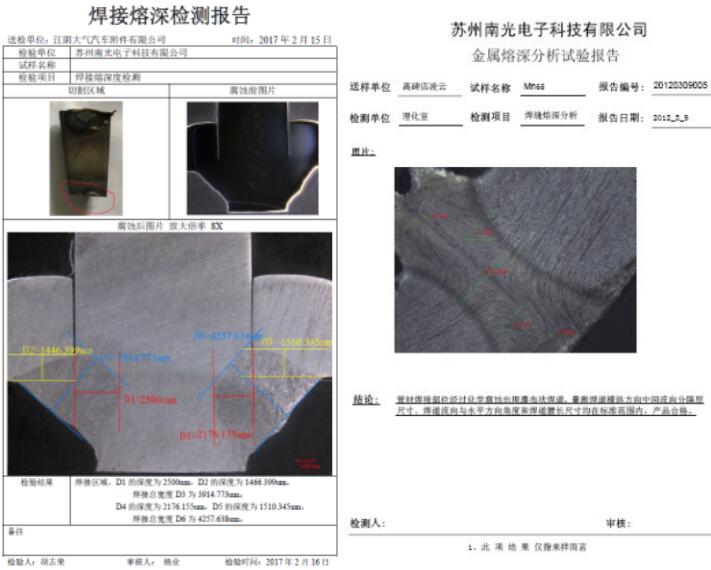

五、焊接熔深顯微鏡的選擇，觀察和分(fēn)析： 根據熔深區(qū)域的形貌尺寸，選擇合适倍率的顯微鏡，進行觀察，圖像輸出，熔深分(fēn)析等，并實現熔深分(fēn)析報告的輸出；

具(jù)體(tǐ)詳情請咨詢：   0512-85187300   13338661199
