金相分析儀是金屬材料理化實驗室主要設備之一，采用定量金相學原理，由二維金相試樣磨面或薄膜的金相顯微組織的測量和計算來确定合金組織的三維空間形貌，從而建立合金成分、組織和性能間的定量關系。
金相分析是将光學顯微鏡技(jì )術、光電轉換技(jì )術、計算機圖像處理技(jì )術完美地結合在一起而開發研制成的高科技(jì )産品，可以在計算機上很方便地觀察金相圖像，從而對金相圖譜進行分析，評級等以及對圖片進行輸出、打印。 金相分析是檢驗加工工藝、熱處理質量的重要手段。和優異綜合力學性能的内在保障。
一、取樣（切割機）：
采用切割機等切割下包含待檢測部位的試樣



二、鑲嵌（金相試樣鑲嵌機或者冷鑲嵌）：
為了保護試樣在後續的研磨抛光中不至于變形和受損，以緻影響檢測結果，微小、不規則、特殊試樣一般都要進行鑲嵌，有效的保護起來。
三、研磨、預磨、抛光等：抛光機及磨抛機等：
研磨：表面質量特别差的，采用砂輪機，砂輪片，砂輪盤等進行粗處理，
預磨：采用粗細不同目數砂紙，分别進行粗磨、精磨等處理，
抛光：采用抛光織物（帶膠抛光絲絨，精抛絨等）+金剛石噴霧抛光劑等進行粗抛和精抛工作，
四、腐蝕：   為了試樣内部金相組織結構，形貌特征更清晰，需要适當的腐蝕劑浸蝕，
五：金相分析顯微鏡主體： 金相顯微鏡是通過對試樣表面的放大，來達到觀察和分析微觀組織的目的，

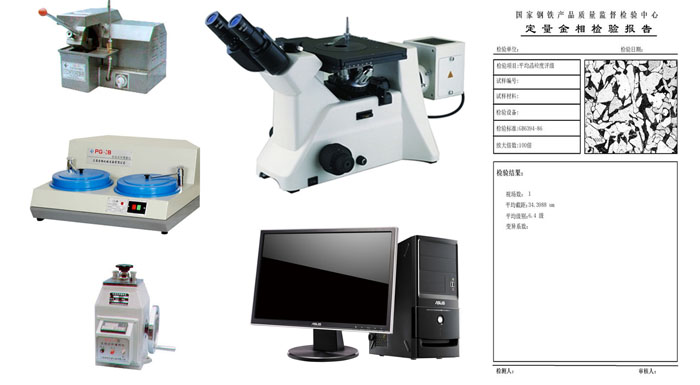

金相分析前一般要對材料進行處理，制樣設備包含：切割機、鑲嵌機、預磨機、抛光機及腐蝕儀等，
金相顯微鏡一般有如下的分類：單目、雙目三目的，正置的和倒置的，台式的，卧式的和便攜式的；反射的和透反的；明場的，明場偏光，明暗場及偏光的顯微鏡等等；
金相分析儀是一種利用計算機進行定量金相分析的方式；正逐漸成為人們分析研究各種材料，建立材料的顯微組織與各種性能間定量關系，研究材料組織轉變動力學等的有力工具。采用計算機圖像分析系統可以很方便地測出特征物的面積百分數、平均尺寸、平均間距、長寬比等各種參數，然後根據這些參數來确定特征物的三維空間形态、數量、大小及分布，并與材料的機械性能建立内在聯系，為更科學地評價材料、合理地使用材料提供可靠的數據。
主要分析項目有：

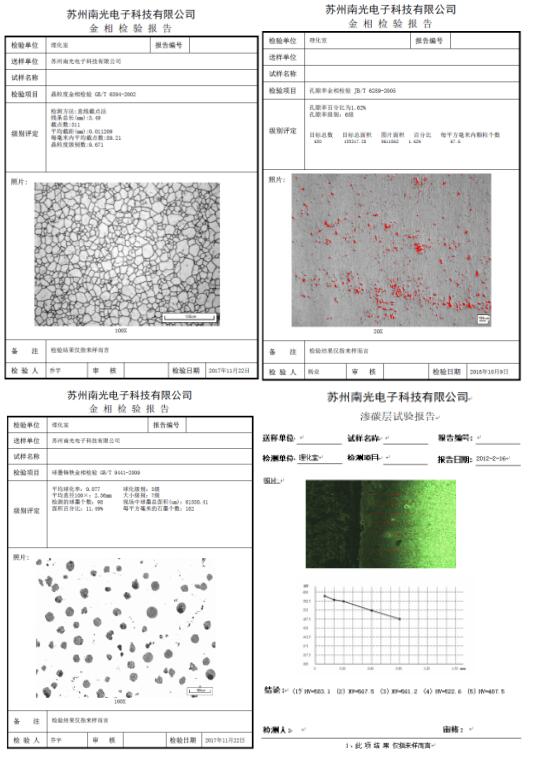

1）、圖像處理、編輯及圖文報告功能：    對通過CCD、數碼相機、掃描儀及其它已知的圖片進行分析處理，包括：自由選擇圖像區域，增加網格線，疊加比例尺，插入文本标注，插入箭頭标注，亮度調節，Camma調節，圖像銳化，彩色灰度轉換，水平垂直鏡像，圖像旋轉，圖像放大縮小，按照規定格式的圖文報告，并以Word、Excel、Pdf格式等進行輸出。
2）、測量功能：    長度測量，寬度測量，折線測量，三點測角度，四點測角度，矩形測量，兩點畫圓，三點畫圓，知圓心半徑畫圓，弧度測量，三角形多邊形測量，三角形多邊形與外接圓測量等。
3）、定倍打印功能：    定标，标尺選擇，文本大小顔色選擇，線條顔色樣式選擇，測量結果标注，彩色設備選擇，中英文選擇，公英制選擇。定倍圖像縮放，定倍圖像對比，定倍圖像打印，特别滿足金相圖譜對照的需求。
4）、脫碳層深度的測定：GB 224-87，
5）、滲碳層深度的測定：GB /T 11354-2005，
6）、層深長度測量：ZBJ 36016-90，
7）、顯微硬度測量：GB/T4340.2，
8）、鐵素體奧氏體型雙相不鏽鋼α—相金相測定： GB 6401-86，
9）、奧氏體型雙相不鏽鋼α—相金相測定： GB 13305-91，
10）、第二相面積含量測量：
11)、多相面積含量測量：
12）、盤條索氏體含量評級：YB/T169-2000，
13）、金屬平均晶粒度評級：GB 6934-02，
14）、雙重晶粒度的測量評級：ASTM E1181-87，
15）、低碳冷軋薄闆鐵素體晶粒度評級：GB 4335-84，
16）、混有珠光體的鐵素體晶粒度評級：GB 6394-86，
17）、非金屬夾雜評級：GB 10561-2005，
18）、球墨鑄鐵球化率測量評級：GB 9441-2009，
19）、灰鑄鐵金相分析：GB 7216-2009，
20）、鋼中石墨碳評級：GB/T 13302-91，
21）、高速鋼大塊碳化物評級：GB 4462-84，
22）、顆粒度分析
23）、包覆層厚度測量分析軟件：參照标準 GB/T3246.1-2000   鋁钛硼絲測量分析；可以計算和分析鋁钛硼絲的長徑、短徑以及形狀等等。給出各項統計數值。
24）、鋁合金過燒分析：按照設定的參數區分複熔共晶球團、晶界局部複熔、複熔三角晶界等結構，根據測量測量給出判定結果。
25）、位錯密度測量分析軟件：可以測定位錯腐蝕坑的數量，得到位錯密度，是指單位表面積内形成位錯腐蝕坑的個數。
26）、粒子測量分析軟件：可以測定鋁合金相組織中粒子的數量以及大小形狀，給出其分布曲線以及各種統計數據。
27）、孔隙度測量分析軟件：參考标準：JB/T 6289-92，鑄造鋁金相檢驗中，按照冶金标準測定孔洞的數量多少并給出評級結果。
28）、初晶矽和共晶矽的測量 ：參照标準： JB/T 6289-92，分析内容：初晶矽、條狀矽、共晶矽、α—固溶體等的數量
